Portaalivesileikkuri
Finjet H
Tekniset tiedot
FinJet H-vesileikkurimallisto tarjoaa kestäviä ja pitkäikäisiä vesileikkauskoneita vaativaan käyttöön. Koneessa on kiinnitetty erityistä huomiota käytettävyyteen ja luotettavuuteen. Modulaarinen rakenne mahdollistaa useita eri variaatioita ja optioita.
Tämä vesileikkuri on suunniteltu kestämään vaativatkin olosuhteet. Olipa tila kuinka tahansa likainen, pölyinen, pimeä, kostea tai lämpötilaltaan vaihteleva, FinJet H vesileikkauskone on suunniteltu toimimaan juuri siinä tilassa ja tarjoamaan sen käyttömukavuuden mitä vesileikkurilta odotetaan.
- Leikkausala: 2 x 1 – 4 x 15 m
- Z-akseli: 200 / 300 mm
- Paikoitustarkkuus: ± 0,025 mm/m
- Toistotarkkuus: ± 0,015 mm
- X- ja Y-akseleiden maks. nopeus: 15 tai 40 m/min
- Leikkauspäiden määrä: 1 – 6, joko 2D tai 3D
FinJet H –malleissa liike on toteutettu Ø 30/40 mm tarkkuuskuularuuveilla, joilla saavutetaan 15m/min liikenopeus. Laadukkaat B&R:n (ABB) valmistamat servomoottorit ovat varustettuja absoluuttisella mittauksella, mikä mahdollistaa koneen käynnistyksen ilman ylimääräistä kotiinajoa. Kelkkojen laakerointi toteutetaan tarkkuusjohteissa aina neljällä laakerilla ja riittävillä etäisyyksillä, jotta vesileikkurin värinä saadaan eliminoitua. Koneen mekaniikka on suunniteltu kestäväksi ja pitkäikäiseksi kaikissa olosuhteissa.
Liike voidaan toteuttaa myös lineaarimoottoreilla. Tällöin saavutetaan suuremmat nopeudet (40m tai jopa 100m /min) ja kiihtyvyydet.
Koska vesileikkurit altistuvat aina vähintään hiekalle ja vedelle, on suojaus suunniteltava sen mukaisesti. FinJet H –malleissa X-akseli on aina suojattu tiiviillä ympäripalkeella. Y-liike on suojattu tiiviillä kumihuulella ja lisäksi koneen runko on katettu kestämään äärimmäiset olosuhteet.
Koneen runko suunniteltu niin, että tämän päällä voi tarvittaessa kävellä mikä helpottaa käyttöä ja huoltoa.
Kaikkien FinJet vesileikkureiden sähkö- ja automaatiotyöt suunnitellaan ja toteutetaan Muototerän oman henkilöstön toimesta. Tämä mahdollistaa optimaalisen yhteensopivuuden mekaanisten- ja automaatiokomponenttien välillä. Hyvä vesileikkauskone tehdään laadukkaista komponenteista, mutta se ei yksin riitä. Kaikkien osien pitää toimia saumattomasti yhdessä. Muototerän tavoitteena on aina saada vesileikkauskoneet toimimaan paremmin kuin osiensa summa. Käytännössä tämä tarkoittaa yhteissuunnittelua, eli mekaniikka- ja automaatiosuunnittelu toteutetaan samanaikaisesti parhaimman lopputuloksen saavuttamiseksi.
Sähkökaapit toteutetaan FinJet H -malleissa aina suljettukiertoisella jäähdytyksellä, mikä tekee sähkö- ja automaatiokomponenteista pitkäikäisempiä ja vesileikkurista vähemmän vikaherkän. Koneen ohjauksesta vastaa Muototerän oma vesileikkaukseen kehitetty käyttöliittymä. HMI (Human Machine Interface) on 21,5” Full HD kosketusnäyttö tehokkaalla 1,91 GHz prosessorilla. Käyttöliittymä on suunniteltu käyttäjäkokemuksen perusteella niin, että se on yksinkertainen mutta samalla tehokas tarjoten kaikki toiminnot mitä vesileikkauksessa tarvitaan.
Korkeapainekomponentit ovat kriittisessä roolissa vesileikkauksessa. Koska kyseessä on korkeita paineita (3800 – 6200 bar) käyttävä laite, joutuvat korkeapainekomponentit kovalle rasitukselle. Muototerä käyttää omavalmisteisten komponenttien lisäksi KMT Waterjet -yhtiön komponentteja. Laadukkailla komponenteilla taataan koneen toimintavarmuus kaikissa painetasoissa.
Kaikki FinJet-vesileikkurit voidaan kytkeä mihin tahansa korkeapainepumppuun, myös vanhoihin jo asiakkaalla oleviin. Muototerä on KMT korkeapainepumppujen virallinen jälleenmyyjä ja Premium OEM-partneri. Korkeapainemallistoomme voi tutustua täällä.
Finjet H
Koneen ratkaisut
Laajasta vaihtoehtovalikoimasta voit valita optimaalisen yhdistelmän ominaisuuksia ja lisävarusteita, jotka räätälöivät FinJet H-vesileikkurin juuri tarpeittesi mukaan. Tarvitsetpa sitten useita leikkuupäitä, tehokkaita abrasiivin hallintajärjestelmiä, kattavia raportointimahdollisuuksia tai parannettuja turvallisuusominaisuuksia, räätälöitävät vaihtoehtomme varmistavat, että koneesi tarjoaa optimaalista suorituskykyä ainutlaatuisiin sovelluksiisi
Leikkauspään varusteet
Viisteleikkauspää mahdollistaa viisteytettyjen kappaleiden leikkaamisen. Korkeustunnistin on integroitu leikkauspäähän.
Viisteleikkauspää mahdollistaa viisteytettyjen kappaleiden leikkaamisen. Korkeustunnistin tulee viistepään mukana.
Perusleikkauspää tasoleikkaukseen (Z, Y, Z).
Leikkauspäät on asennettu omiin kelkkoihinsa ja niiden välistä etäisyyttä voidaan säätää automaattisesti.
Korkeudentunnistuslaite mittaa kappaleen korkeuden ennen puhkaisua ja säätää suuttimen oikeaan leikkauskorkeuteen.
.
Porayksikkö mahdollistaa vaikeasti lävistettävien materiaalien, kuten esimerkiksi lasikuitu ja hiilikuitu, puhkaisun ja leikkauksen ilman delaminoitumisvaaraa. Porayksikkö tulee esiin paineilmasylinterin avulla ja se on myös paineilmatoiminen.
Mahdollistaa yhdensuuntaisten viisteiden leikkaamisen ilman varsinaista viisteleikkauspäätä.
Safiirilasilla suojattu laserkohdistin nollapisteen asetukseen.
Useampia leikkauspäitä: 2-4, suuttimet joko yksittäisellä tai yhteisellä Z-akselilla.
Varustelu
Pyörillä oleva ohjauspaneeli joka on helposti liikuteltavissa. Paneelin edessä on työtaso papereille. Mitat 650 x 750 x 1400mm.
Ohjauspaneeli kiinnitetään koneeseen orrella.
Kauko-ohjaimella voidaan ohjata konetta joustavasti. Siinä on käynnistys-, pysäytys-, hätäpysäytys- ja vesitestitoiminnot.
Yksikkö on kytketty säätimeen ja se lähettää tekstiviestin määriteltyyn matkapuhelinnumeroon, kun ohjelma päättyy tai korkeapainepumpussa tai leikkuupöydässä on vika. Suosittelemme liikkuvaa yksikköä, jos järjestelmää käytetään miehittämättömään leikkaukseen.
Asiakas vastaa SIM-kortin tilaamisesta.
Runko on valmistettu ruostumattomasta teräksestä, tavallisen teräksen sijaan.
Automaattinen voitelujärjestelmä voitelee X, Y ja Z-liikkeen laakerit ja kuularuuvit ohjelmoiduin välein. Se on varustettuna paineanturilla, joka varmistaa, että voiteluputkisto on ehjä ja voitelu toimii oikein.
X- ja Y- akseleiden liike voidaan toteuttaa myös lineaarimoottoreilla. Tällöin saavutetaan suuremmat nopeudet (40m/min) ja kiihtyvyydet.
Koneen viereen asennetaan erillinen putkenpyöritysyksikkö, jossa vesisuihkulla voidaan leikata putkia.
Korkeapainepumpun varusteet

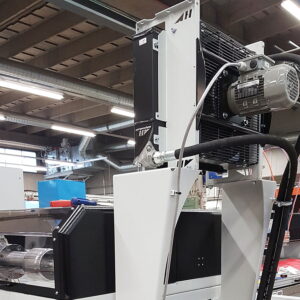

Lisävarusteena saatava lämmönvaihdin säästää vesijohtovettä, kun sitä ei tarvitse käyttää pumpun jäähdytykseen. Lämmönvaihtimen avulla pumpun hukkalämpö saadaan talteen hallin lämmitykseen.
Työkalusarja sisältää pumpun huollossa tarvittavat erikoistyökalut. Optio sisältää päivän huoltokoulutusta koneen toimituksen yhteydessä.
Varaosasarja pumppu- ja konetyypin mukaan.
Mahdollistaa usean korkeapainepumpun käytön samassa painelinjassa.
Analoginen mittari näyttää putkistossa olevan paineen. Se helpottaa myös pumpun sisäisten vuotojen havaitsemista.
Mahdollistaa paineen säädön pumpun lisäksi myös koneen ohjaukselta
Abrasiivinkäsittelyn varusteet
Leikkauspäiden koosta ja määrästä riippuen, leikkauksen aikana leikkausaltaaseen kertyy käytettyä abrasiivihiekkaa 18-120 kg/h.
Tämä voidaan poistaa jätehiekan keräyssysteemillä. Altaaseen asennetaan yksi tai useampia kalvopumppuja, jotka pumppaavat käytetyn leikkaushiekan kippikonttiin.
Ruostumattomasta teräsverkosta valmistettu liikuteltava leikkausalusta puhdasvesileikkaukseen, 1500 x 1500 mm.
Leikkausallas voidaan tehdä teräksen sijasta ruostumattomasta teräksestä. Tällöin myös lamellit ovat ruostumattomasta teräksestä.
Vesi- ja paineilmaletkut ja -pistoolit koneen yhteydessä joilla on helppo puhdistaa levy ja osat leikkauksen jälkeen.
Hiekansyöttölaitteessa oleva anturi valvoo hiekansyötön tilaa.
Abrasiivihiekka annostellaan käsitäytteiseen paineastiaan, jonka tilavuus on 100l. Se riittää noin 8 tunnin yhtäjaksoiseen leikkaukseen yhdellä suuttimella.
Sisältää näytön. Siilo on varustettu matalan tason anturilla, joka tuottaa varoitusviestin ohjauksen näytölle, kun abrasiivi on vähissä.
Automaattinen 1500kg PLC-ohjattu hiekkasiilo. Helposti täytettävissä, leikkaushiekkaa voidaan lisätä leikkauksen ollessa käynnissä. Anturit seuraavat leikkaushiekan tilannetta ja merkkivalo osoittaa järjestelmän tilan.
Leikkausallas
Järjestelmässä on pieni tilavuussäiliö yhdistettynä leikkuusäiliöön. Se säätää veden tasoa pneumaattisen ilman avulla. Lisäsäiliö voidaan irrottaa puhdistusta varten. Siinä on erillinen paikka
leikkuusäiliössä estääksesi hiomajätteen valumisen säiliöön. Veden tasoa ohjataan ohjauspaneelin painikkeilla.
Leikkausaltaan vedenpintaa voidaan nostaa 50 mm lamellitason yläpuolelle. Vedenpinnan alla leikatessa ääni on vaimeampi.
Automaattisesti nouseva ja laskeva kuminen suojaseinä vesileikkauskoneen edessä. Estää roiskeiden leviämistä ja pitää koneen ympäristön puhtaampana.
Koneen sivuille voidaan rakentaa irrotettavat suojaseinät estämään roiskeita. Materiaalina ruostumaton teräs.
Leikatessa alumiinia tai ruostumatonta terästä, lamellien materiaaliksi suositellaan ruostumatonta terästä.
Leikkausvesi ja hieno leikkausjäte pumpataan altaan pohjalta uppopumpulla saostusaltaaseen, josta vesi valuu ylä- ja alapuolisten esteiden läpi viemäriin.
Turvallisuus
Leikkuupöytää ympäröi turvavaloverho. Valosuojan havaitessa esteen, se pysäyttää leikkausprosessin ja pumpun.
Valoverho sovitetaan koneen ympärille asennustilan mukaan.
Kone on suojattu turva-aidalla siellä, missä asennustilan olemassa olevia seiniä ei voida käyttää. Aita on varustettu yhdellä 800mm leveällä kulkuovella, jossa on turva-anturointi: tämän aktivointi pysäyttää koneen.
Turvaventtiili poistaa koneen putkistosta paineen turvapiirin avautuessa. Se mahdollistaa pumpun pitämisen käynnissä turvapiirin avaamisen ajan ja näin nopeamman leikkauksen aloituksen turvapiirin aktivoimisen jälkeen tai useamman koneen käytön saman pumpun kanssa. Kokoonpano sisältää normaalisti avoimen ja normaalisti suljetun venttiilin sekä tarvittavat putki- ja kiinnitystarvikkeet.
