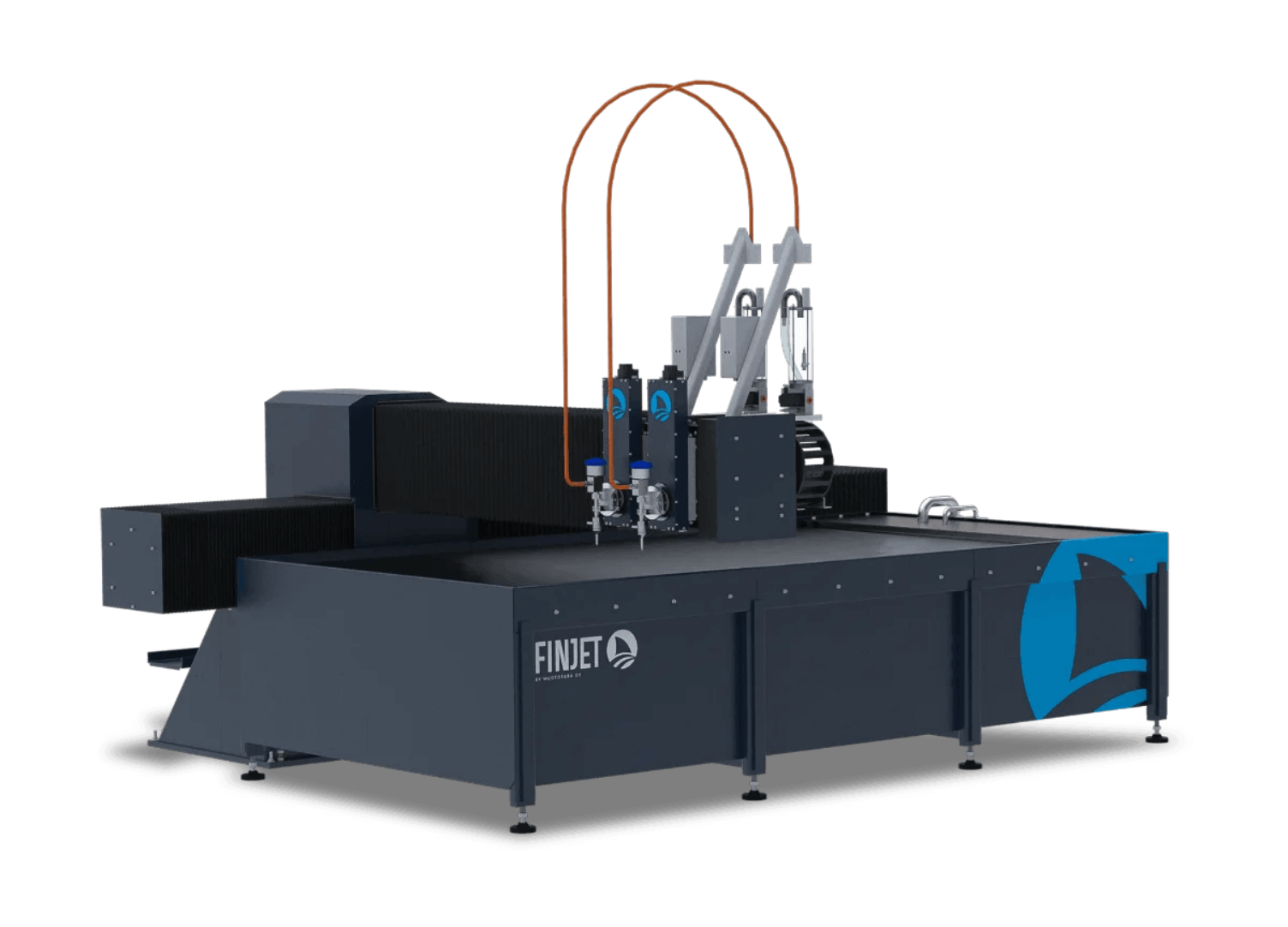

Puhdasvesileikkuri
Finjet P
Tekniset tiedot
Leikattaessa pehmeitä materiaaleja, kuten muovia, vaneria, villaa, kumia, abrasiivi voidaan jättää leikkausprosessista pois ja prosessista tulee nopeampi.
FinJet P-vesileikkurit ovat suunniteltu niin, että niissä voidaan optimaalisesti hyödyntää puhdasvesileikkauksessa käytettäviä suuria kiihtyvyyksiä ja nopeuksia. Perinteiset Z-akselit on korvattu nousevalla ja laskevalla vesileikkauspöydällä. Näin X-palkista ja suutinyksiköistä on saatu mahdollisimman kevyet, jolloin päästään suurempiin liikenopeuksiin. Leikkauskorkeus määräytyy leikattavan ohjelman mukaan, käyttäjän hyväksymällä materiaalivahvuudella.
- Leikkausala: 2 x 2 – 3 x 2 m
- Z-akseli: 100/ 200 / 300 mm
- Paikoitustarkkuus: ± 0,025 mm/m
- Toistotarkkuus: ± 0,015 mm
- X ja Y -akselien maksiminopeudet: 40 tai 100 m/min
- Leikkauspäitä: 1 – 6 kpl, 2D tai 3D
FinJet P –malleissa liike on toteutettu tehokkailla, jopa yli 7000 N maksivoiman saavuttavilla lineaarimoottoreilla, joilla päästään 40 m/min tai jopa 100 m/min liikenopeuteen. Tarkkuuslineaarijohteisiin on lisäksi aina erillinen mittausjärjestelmä, joilla kone saadaan tarkasti paikoitettua nopeista kiihtyvyyksistä huolimatta.
Lineaarimoottorilla saavutetut edut:
– Suuret nopeudet ja kiihtyvyydet
– Mittaustoiminto integroitu osaksi järjestelmää
– Absoluuttinen sijainti aina tiedossa
– Suuri järjestelmän paikoitus -ja toistotarkkuus
– Induktiivinen, kosketukseton mittausperiaate
– Kestää hyvin kulutusta
– Ei kuluvia voimansiirtokomponentteja.
Koska puhdasvesileikkurit altistuvat aina vähintään vedelle, on suojaus suunniteltava sen mukaisesti. FinJet P –malleissa X-akseli on aina suojattu tiiviillä ympäripalkeella. Y-liike on suojattu U-palkeella ja lisäksi koneen runko on katettu kestämään äärimmäiset olosuhteet.
Sähkökaapit toteutetaan FinJet P-malleissa aina suljettukiertoisella jäähdytyksellä, mikä tekee sähkö- ja automaatiokomponenteista pitkäikäisempiä ja vesileikkurista vähemmän vikaherkän. Koneen ohjauksesta vastaa Muototerän oma vesileikkaukseen kehitetty käyttöliittymä. HMI (Human Machine Interface) on 21,5” Full HD kosketusnäyttö tehokkaalla 1,91 GHz prosessorilla. Käyttöliittymä on suunniteltu käyttäjäkokemuksen perusteella niin, että se on yksinkertainen mutta samalla tehokas tarjoten kaikki toiminnot mitä vesileikkauksessa tarvitaan.
Kaikkien FinJet vesileikkureiden sähkö- ja automaatiotyöt suunnitellaan ja toteutetaan Muototerän oman henkilöstön toimesta. Tämä mahdollistaa optimaalisen yhteensopivuuden mekaanisten- ja automaatiokomponenttien välillä. Hyvä vesileikkauskone tehdään laadukkaista komponenteista, mutta se ei yksin riitä. Kaikkien osien pitää toimia saumattomasti yhdessä. Muototerän tavoitteena on aina saada vesileikkauskoneet toimimaan paremmin kuin osiensa summa. Käytännössä tämä tarkoittaa yhteissuunnittelua, eli mekaniikka- ja automaatiosuunnittelu toteutetaan samanaikaisesti parhaimman lopputuloksen saavuttamiseksi.
Korkeapainekomponentit ovat kriittisessä roolissa vesileikkauksessa. Koska kyseessä on korkeita paineita (3800 – 6200 bar) käyttävä laite, joutuvat korkeapainekomponentit kovalle rasitukselle. Muototerä käyttää omavalmisteisten komponenttien lisäksi KMT Waterjet -yhtiön komponentteja. Laadukkailla komponenteilla taataan koneen toimintavarmuus kaikissa painetasoissa.
Kaikki FinJet-vesileikkurit voidaan kytkeä mihin tahansa korkeapainepumppuun, myös vanhoihin jo asiakkaalla oleviin. Muototerä on KMT korkeapainepumppujen virallinen jälleenmyyjä ja Premium OEM-partneri. Korkeapainemallistoomme voi tutustua täällä
Finjet P
Saatavilla olevat lisävarusteet
Modulaarisen rakenteen ansiosta, useita lisävarusteita voidaan lisätä myös jälkiasennuksena.
Leikkauspään varusteet
Viisteleikkauspää mahdollistaa viisteytettyjen kappaleiden leikkaamisen. Korkeustunnistin tulee viistepään mukana, mutta sen kanssa ei voida käyttää törmäystunnistinta.
Viisteleikkauspää mahdollistaa viisteytettyjen kappaleiden leikkaamisen. Korkeustunnistin tulee viistepään mukana, mutta sen kanssa ei voida käyttää törmäystunnistinta.
Perus 2D leikkauspää tasoleikkaukseen kolmella akselilla (Z, Y, Z).
Leikkauspäät on asennettu omiin kelkkoihinsa ja niiden välistä etäisyyttä voidaan säätää automaattisesti.
Mahdollistaa yhdensuuntaisten viisteiden leikkaamisen ilman varsinaista viisteleikkauspäätä.
Safiirilasilla suojattu laserkohdistin nollapisteen asetukseen.
Varustelu
Pyörillä oleva ohjauspaneeli joka on helposti liikuteltavissa. Paneelin edessä on työtaso papereille. Mitat 650 x 750 x 1400mm.
Ohjauspaneeli kiinnitetään koneeseen orrella.
Kauko-ohjaimella voidaan ohjata konetta joustavasti. Siinä on käynnistys-, pysäytys-, hätäpysäytys- ja vesitestitoiminnot.
Yksikkö on kytketty säätimeen ja se lähettää tekstiviestin määriteltyyn matkapuhelinnumeroon, kun ohjelma päättyy tai korkeapainepumpussa tai leikkuupöydässä on vika. Suosittelemme liikkuvaa yksikköä, jos järjestelmää käytetään miehittämättömään leikkaukseen.
Asiakas vastaa SIM-kortin tilaamisesta.
Runko on valmistettu ruostumattomasta teräksestä, tavallisen teräksen sijaan.
Usean nollapisteen asettaminen automaattisen leikkaustyöjonon asettamiseksi. Leikkeille voidaan asettaa yksilölliset nollapisteet ja leikkausohjelmat (maksimi 9 kpl) Tämä ominaisuus vaatii korkeussentosrin.
Vaihtopöytä mahdollistaa leikkauksen ja kappaleenvaihdon yhtäaikaisesti. Automatiikka hoitaa pöytien ohjauksen ja niiden säädön oikeaan leikkauskorkeuteen asetetun materiaalivahvuuden mukaisesti.
Korkeapainepumpun varusteet
Lisävarusteena saatava lämmönvaihdin säästää vesijohtovettä, kun sitä ei tarvitse käyttää pumpun jäähdytykseen. Lämmönvaihtimen avulla pumpun hukkalämpö saadaan talteen hallin lämmitykseen.
Työkalusarja sisältää pumpun huollossa tarvittavat erikoistyökalut. Optio sisältää päivän huoltokoulutusta koneen toimituksen yhteydessä.
Varaosasarja pumppu- ja konetyypin mukaan.
Mahdollistaa usean korkeapainepumpun käytön samassa painelinjassa.
Analoginen mittari näyttää putkistossa olevan paineen. Se helpottaa myös pumpun sisäisten vuotojen havaitsemista.
Mahdollistaa paineen säädön pumpun lisäksi myös koneen ohjaukselta.
Leikkausaltaan varusteet
Automaattisesti nouseva ja laskeva kuminen suojaseinä vesileikkauskoneen edessä. Estää roiskeiden leviämistä ja pitää koneen ympäristön puhtaampana.
Koneen sivuille voidaan rakentaa irrotettavat suojaseinät estämään roiskeita. Materiaali: ruostumaton teräs.
.
Vesi- ja paineilmaletkut ja -pistoolit koneen yhteydessä.
Laitteisto imee leikkauksessa muodostuvaa höyryä ja jätevettä pöydästä ja suodattaa siinä olevat leikkausjätteet. Imu auttaa myös leikattavaa kappaletta pysymään suorana ja paikallaan. Tämä vähentää kosteuden imeytymistä leikattavaan materiaaliin.
Turvallisuus
Leikkuupöytää ympäröi turvavaloverho. Valosuojan havaitessa esteen, se pysäyttää leikkausprosessin ja pumpun.
Valoverho sovitetaan koneen ympärille asennustilan mukaan.
Kone on suojattu turva-aidalla siellä, missä asennustilan olemassa olevia seiniä ei voida käyttää. Aita on varustettu yhdellä 800mm leveällä kulkuovella, jossa on turva-anturointi: tämän aktivointi pysäyttää koneen.
Turvaventtiili poistaa koneen putkistosta paineen turvapiirin avautuessa. Se mahdollistaa pumpun pitämisen käynnissä turvapiirin avaamisen ajan ja näin nopeamman leikkauksen aloituksen turvapiirin aktivoimisen jälkeen tai useamman koneen käytön saman pumpun kanssa. Kokoonpano sisältää normaalisti avoimen ja normaalisti suljetun venttiilin sekä tarvittavat putki ja kiinnitystarvikkeet.
Soveltuvat teollisuudenalat
Vesileikkauksen ratkaisut teollisuuden eri toimialoille
Vesisuihkuleikkauksen ylivoimainen etu on monipuolisuus. Leikkausmenetelmä soveltuu lähes kaikkien materiaalien, kuten alumiinin, teräksen, lasin, kiven, vanerin, kumin, muovin, vaahtomuovin ja elintarvikkeiden, ympäristöystävälliseen leikkaamiseen.
