Ohjelmistot
Vesileikkauksessa tarvittavat ohjelmistot
Tehokkaat ja helppokäyttöiset vesileikkaukseen suunnitellut ohjelmistot mahdollistavat vesileikkureiden täyden potentiaalin hyödyntämisen.
Alta löydät tietoa CAD/CAM-ohjelmista, raportointiohjelmistosta sekä käyttöliittymäpäivityksistä.
Ohjelmistot
CAD/CAM-ohjelmistot
IGEMS CAD/CAM-ohjelmiston avulla voit luoda ja tuoda piirroksia 2D- ja 3D-malleissa, muokata työstöratoja ja luoda todella tehokkaita kappalesijoitteluja eli nestejä. Muototerältä saat kaikki tarvitsemasi ohjelmistot vesileikkaukseen sekä koulutuksen näiden käyttöön.

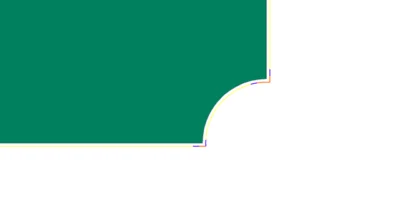

Optimoitu tekniikka parempiin vesileikkauksiin. AWJ-moduuli huomioi vesileikkauksessa tarvittavat olennaiset parametrit, kuten materiaalin paksuuden, halutun leikkauslaadun, painetason, abrasiivimäärän ja optimoi leikkuunopeuden näiden mukaan. Moduuli on välttämätön abrasiivivesileikkauksessa.

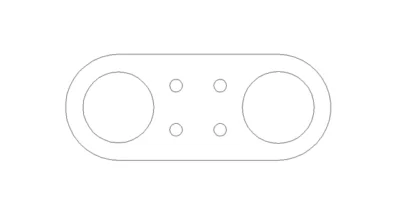

Tarjoamme sinulle täydellisen 2D-CAD:n, joka sisältää kerroksia, mittoja ja monia muita ominaisuuksia optimaalisten piirustusten tekemistä varten.

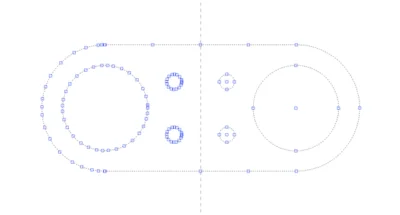

Geometrian optimointi puutteellisille piirustuksille. Tämä moduuli sisältää erilaisia sovelluksia muodon optimoimiseksi. Se vähentää muotoon kuuluvien kohteiden määrää muuttamatta kappaleen mittoja. Sitä voidaan käyttää päällekkäisten geometrioiden poistamiseen ja geometrioiden parantamiseen, joissa on aukkoja tai muita puitteita.

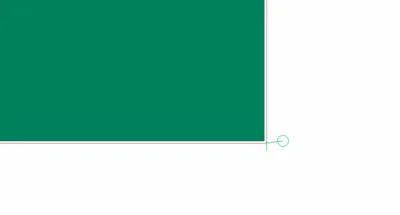

Päätä, kuinka haluat leikata kappaleet. Tämä moduuli käsittelee jopa 6-akselisten koneiden CAM-asetukset. Käytä ennalta määritettyjä automaattisia asetuksia tai mukauta parametreja ja leikkauslaatua omien tarpeittesi mukaan.

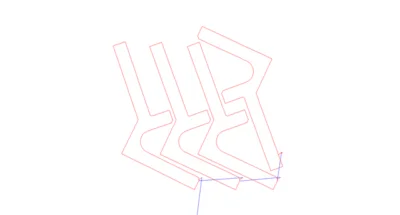

Mahdollistaa leikkausratojen teon useammasta tiedostotyypistä. DataExchange-moduulilla voit tuoda useita muitakin tiedostomuotoja kuin tavalliset .dxf-, .dwg-, .acd & dig-tiedostot. Moduulin avulla voit tuoda .wmf, .ps, .eps, .gen, .geo, .igs, .mec, .ord & .tag-tiedostoja.

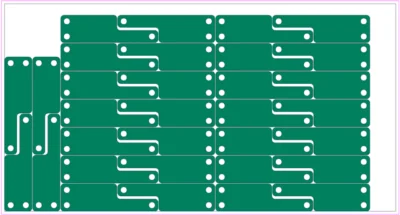

Sijoittelumoduulit auttavat järjestämään osien ulkoasun arkille niin, että materiaalihukkaa tulee madollisimman vähän. Nest 1 sisältää useita puoliautomaattisia sijoitteluvaihtoehtoja (”nestauksia”), mukaan lukien ympyröiden, suorakulmioiden ja yksittäiskappaleiden sijoittelun.

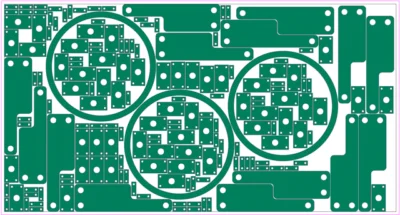

Täysin automaattinen sijoittelutoiminto. Tämä moduuli on hyödyllinen, jos on sijoiteltava useita eri osia samanaikaisesti yhdelle levylle.

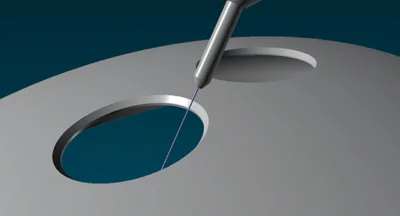

2 ja 3D-leikkaus. Mahdollistaa 3D-tiedostojen tuomisen IGEMS:iin ja leikkausratojen tekemisen kappaleisiin. 3D-ohjelmistossa on paljon asetuksia, mutta ne on tehty niin, että ohjelmaa on helppo käyttää. Käytännössä tämä tarkoittaa yksinkertaistamista, jolloin on saatu kevyt ja nopea 3D-ohjelmisto leikkausratojen tekemistä varten.Moduuli sisältää toiminnot pintojen / reunojen määrittämiseen, leikkausratojen lisäämiseen ja aloitusten mukauttamiseksi, törmäyksien estämiseen, jne.

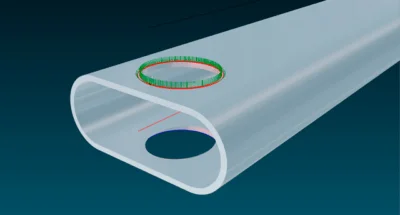

Mahdollistaa putkien leikkauksen tarpeiden mukaan. Putki asennetaan omaan putkenleikkausyksikköönsä ja tällä ohjelmalla siihen tehdään tarvittavat leikkausradat. Leikkaus voidaan määritellä mihin tahansa muotoon ja se voi sisältää reikiä, aukkoja ja erityisiä reikiä, kuten logotyyppejä. Muototerän FinJet-vesileikkureiden putkenpyörityslaitteet voidaan yhdistää 3D-viisteleikkausyksikköihin.

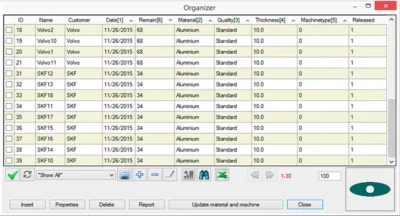

Pidä kaikki samassa paikassa. Orgainzer-moduuli on yksinkertainen, mutta tehokas SQL-tietokanta osien ja niihin liittyvien muiden asiakirjojen tallentamiseksi. IGEMS:iin tuotu geometria voidaan rekisteröidä Organizeriin sen jälkeen, kun osaan on tiedossa materiaali, paksuus, määrää ja muita parametreja.

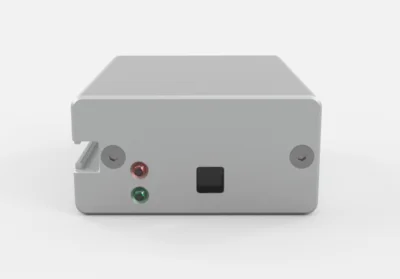

Camera-moduulin avulla saat yleiskuvan leikkauspöydästä. Kamera sijoitetaan leikkauspöydän päälle. Se tuottaa tarkasti skaalatun kuvan, joka sijoitetaan suoraan piirustuksen nollapisteeseen. Näin voit varmistaa, että ohjelman nollapiste on sama kuin koneen nollapiste.

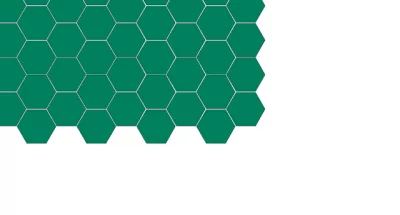

Erityisesti kivi- ja laattateollisuudelle suunniteltu moduuli. Moduuli sisältää erityisen sijoittelutyökalun laattojen leikkaukseen ja tarvittavat komennot muutosten tekemiseen.

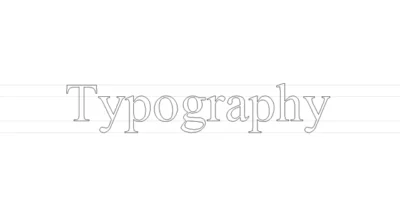

Tämän moduulin avulla voi tuoda kuvia leikkausohjelmaan ja tehdä niistä automaattisesti CAD-vektoreita.

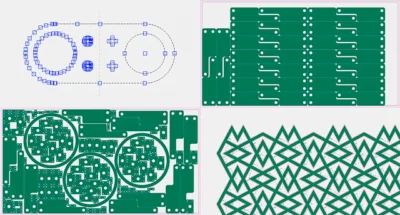

Floatinglicence on IGEMS:n verkkolisenssi ja se voidaan asentaa mihin tahansa LAN-verkkoon. Tämän option avulla voi käyttäjiä olla niin paljon kuin tarvetta. Käyttöoikeuksia hallitaan kelluvan lisenssimoduulin avulla.
Industry 4.0 raportointi- ja seurantajärjestelmät
FinMonitor-raportointijärjestelmä
FinMonitor kerää ja tallentaa vesileikkauskoneen suorituskykytietoa reaaliajassa. Se auttaa sinua optimoimaan tuotantoa, seuraamaan koneiden tilaa, aikatauluttamaan ennakkohuollot ja parantamaan päätöksentekoa koko organisaation tasolla.

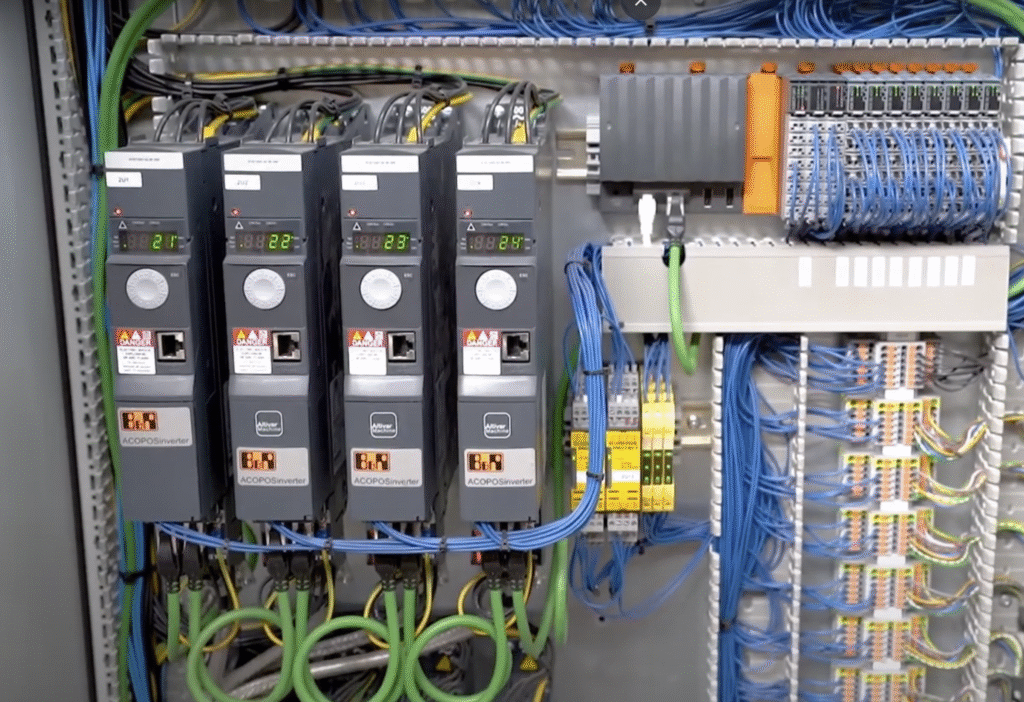

FinMonitor-järjestelmä toimii Edge-laitteen avulla, joka asennetaan vesileikkauskoneeseen. Laite kerää koneen ohjauksesta tuotantodataa ja siirtää sen turvallisesti pilvipalveluun (AWS) salatun MQTT-protokollan avulla. Tarvittaessa voidaan lisätä oma VPN-tunneli kriittisten tietojen suojaamiseksi. Järjestelmä toimii reaaliaikaisesti ja on erittäin tietoturvallinen.

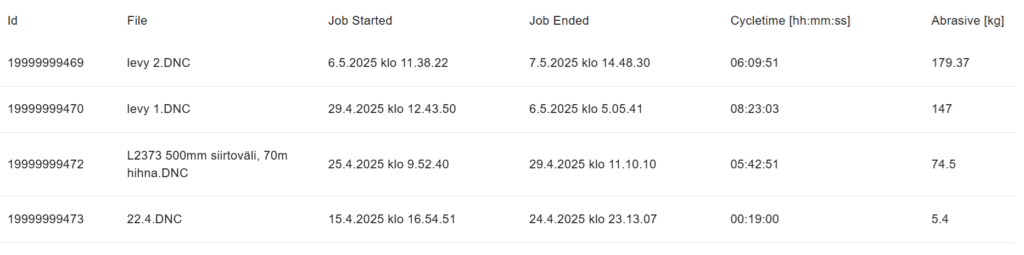

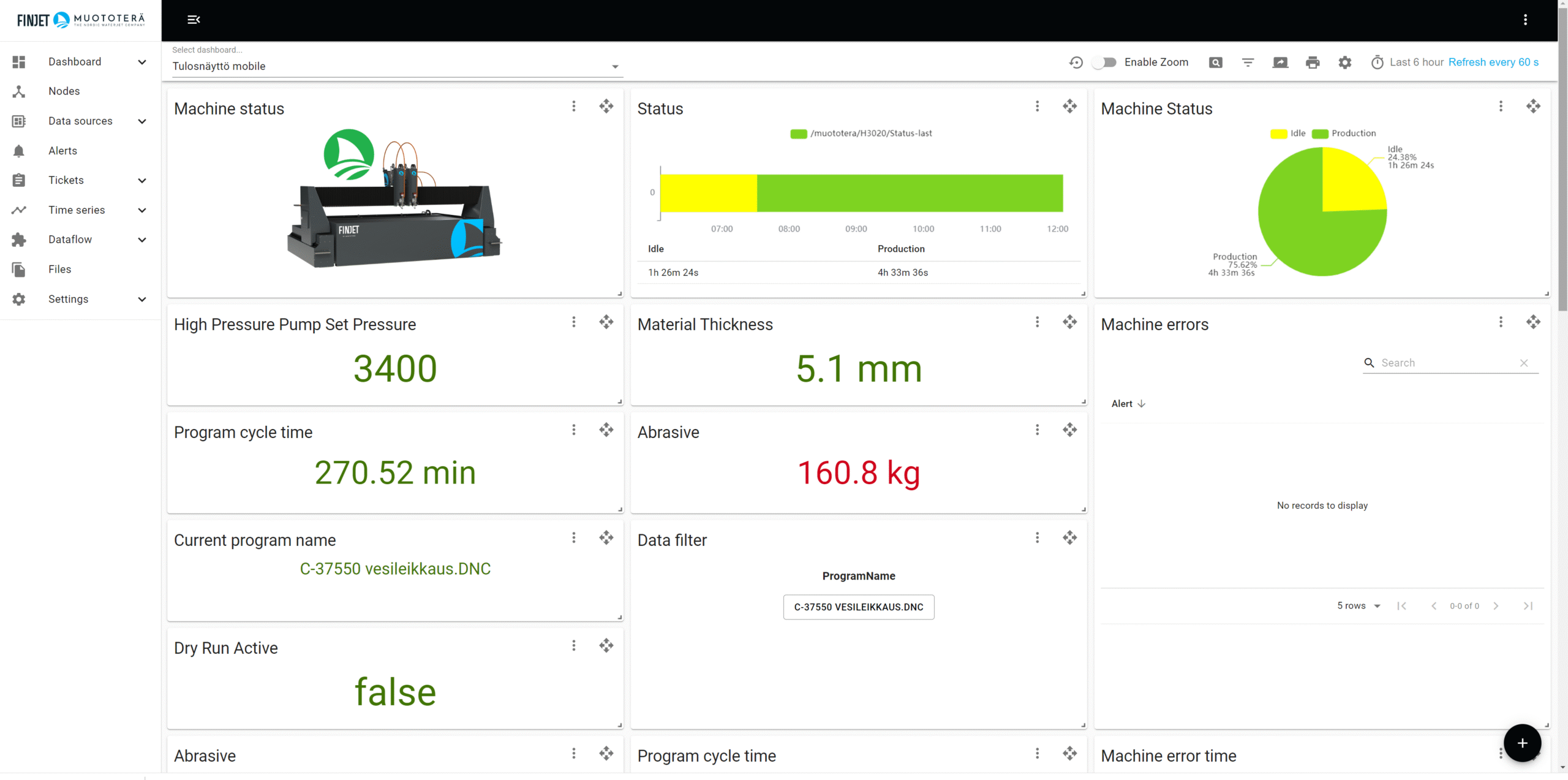

Järjestelmän avulla saa pääsyn kaikkiin olennaisiin koneen suorituskykytietoihin: työnimet, aloitus- ja lopetusajat, leikkausajat, suuttimen tila sekä kulutetun leikkausaineen määrä. Raportointia voi säätää ajanjaksoittain tai valita valmiista vaihtoehdoista. FinMonitor tukee sekä numeerisia että graafisia raportteja ja voidaan integroida tehtaan järjestelmiin.

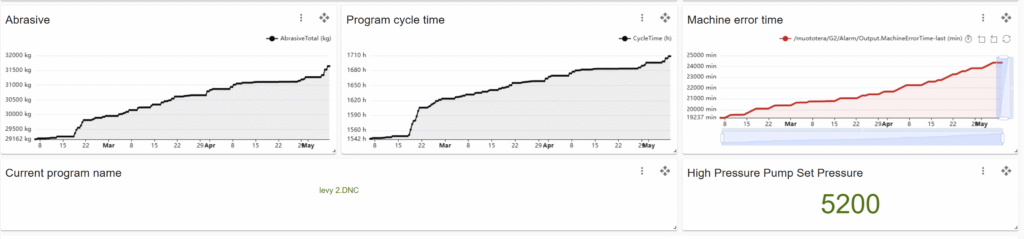

FinMonitor tallentaa koneen pitkän aikavälin suorituskykytrendejä. Voit seurata tuotannon tehokkuutta, vikahistoriaa ja korkeapainepumpun asetuspainetta. Tämä auttaa tunnistamaan pullonkaulat ja toistuvat häiriöt ennen kuin ne aiheuttavat seisokkeja. Näin parannat tuotantoprosessin ennustettavuutta ja jatkuvaa kehitystä.
FinMonitor parantaa laatua, lisää tuotannon joustavuutta ja tuo tarkkaa tietoa päätöksenteon tueksi. Järjestelmä mahdollistaa miehittämättömän käytön ja tukee etävalvontaa. Huoltotarpeet voidaan ennakoida ajoissa, mikä vähentää tuotantokatkoksia ja pidentää laitteiston käyttöikää. Samalla säästät aikaa, resursseja ja rahaa.
HMI-päivitykset
Ohjaus- ja käyttöliittymäpäivitykset
Muototerän ohjaus- ja käyttöliittymäpäivitykset tuovat vesileikkauskoneesi nykyaikaiselle tasolle. Päivitykset parantavat koneen käytettävyyttä, turvallisuutta ja tuotantotehokkuutta. Modernisoinnit voidaan räätälöidä vastaamaan juuri sinun tuotantosi tarpeita.

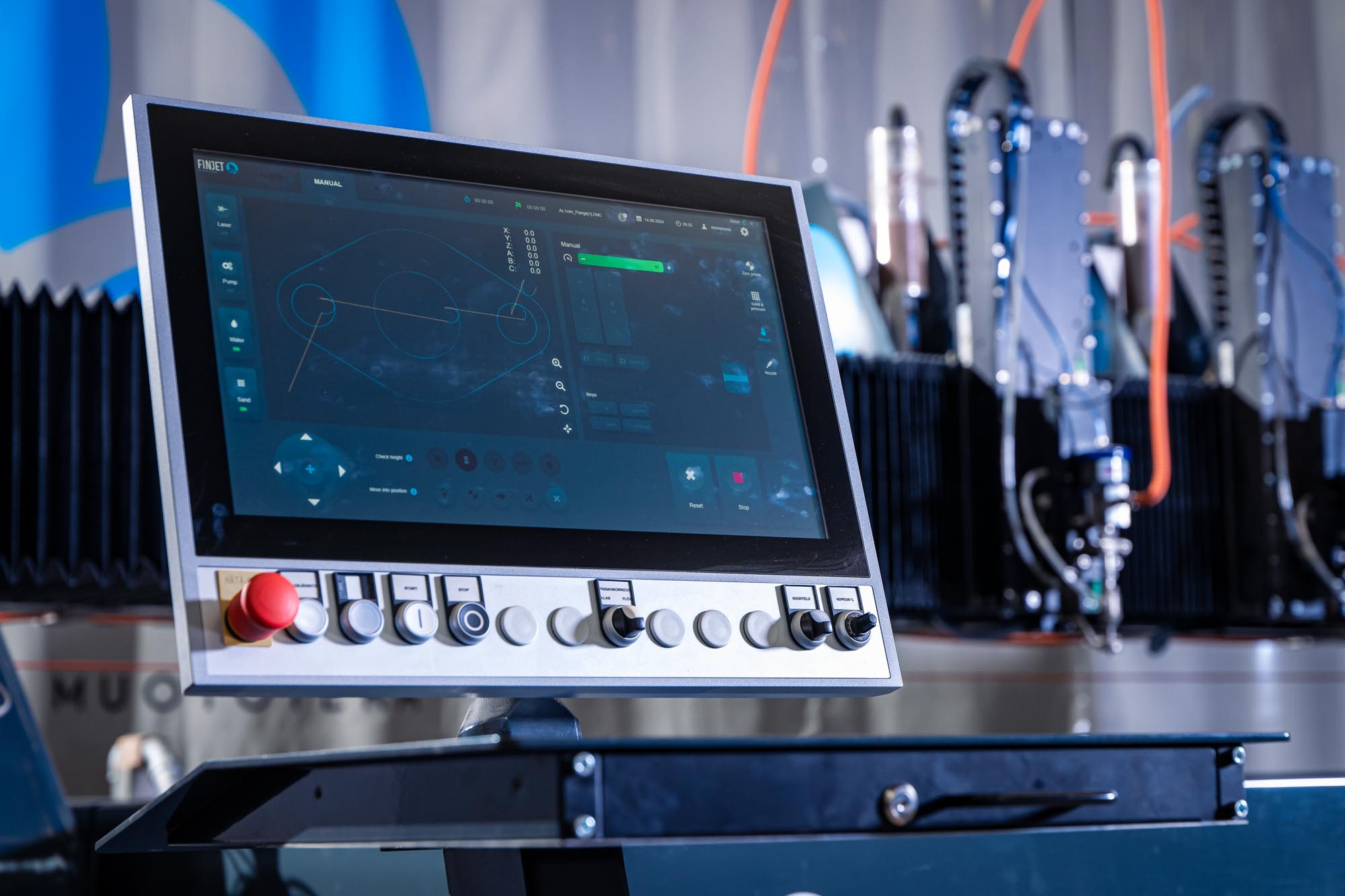

Uusi 21,5” Full HD -kosketusnäyttö tarjoaa selkeän ja intuitiivisen käyttöliittymän, joka helpottaa koneen ohjausta ja vähentää virheiden mahdollisuutta
Päivitykset sisältävät ajantasaiset turvalaitteet ja -järjestelmät, jotka varmistavat turvallisen työskentelyn ja täyttävät nykyiset turvallisuusstandardit.

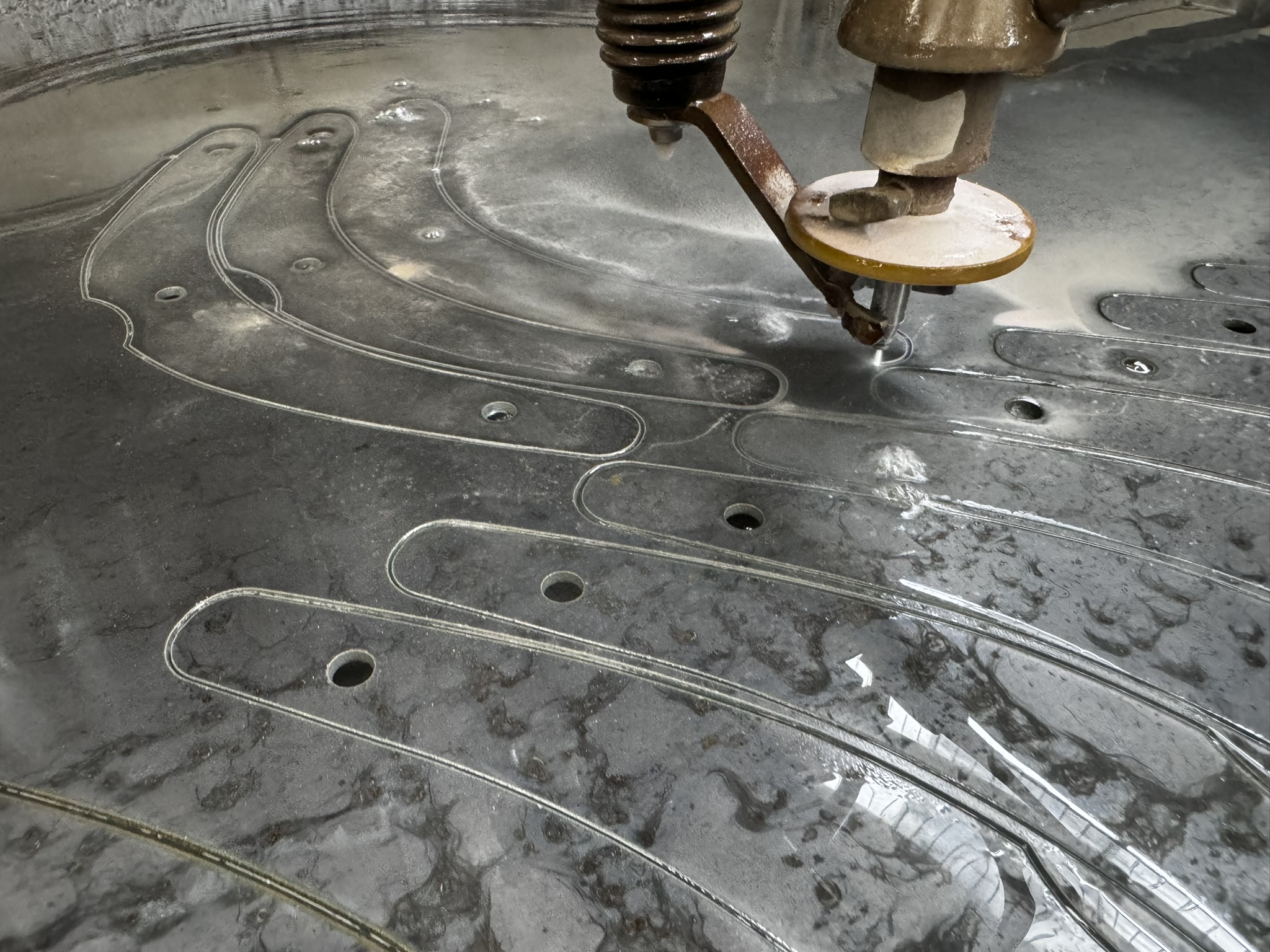

Moderni ohjausjärjestelmä mahdollistaa nopeammat ja tarkemmat leikkausprosessit, mikä lisää tuotannon tehokkuutta ja vähentää seisokkiaikoja.

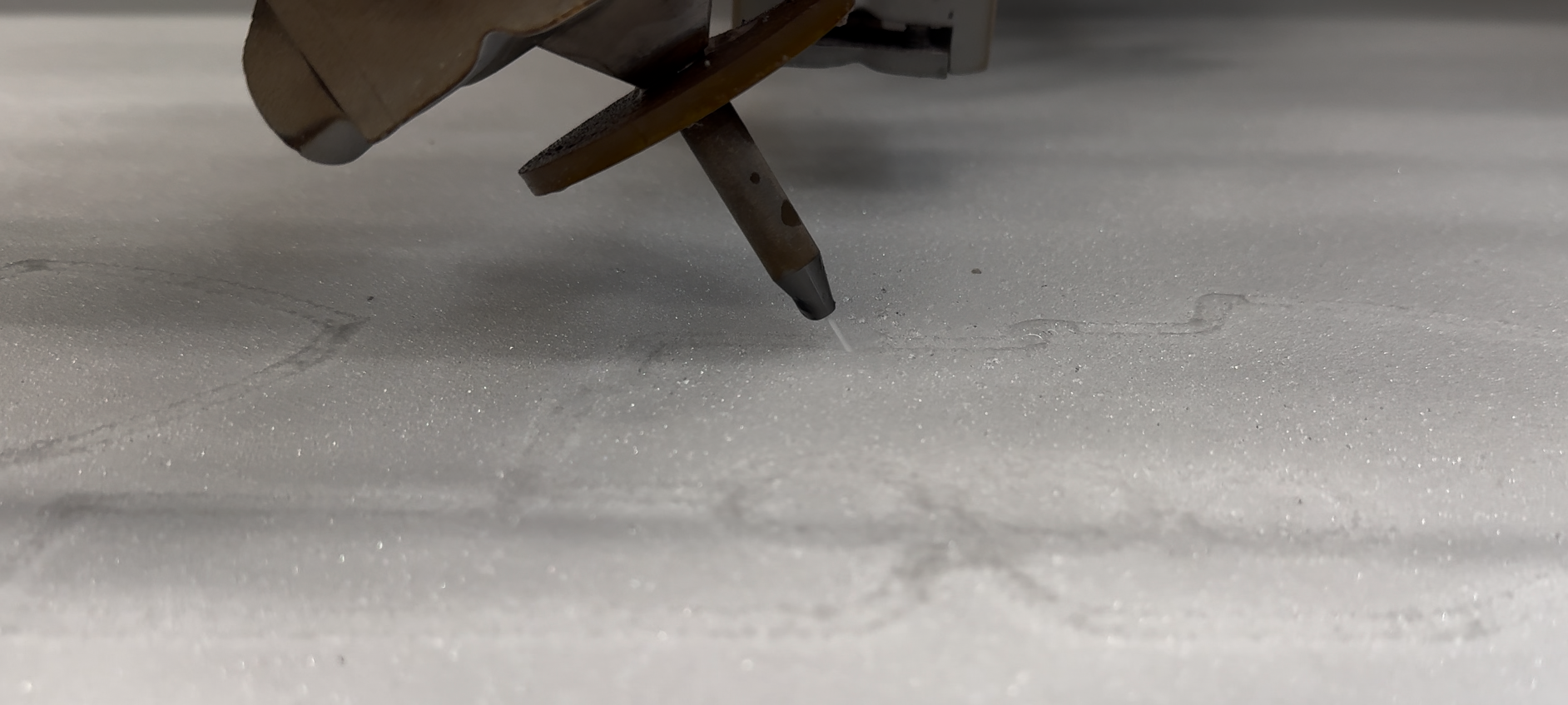

Päivitykset voidaan integroida olemassa oleviin järjestelmiin ja ne tarjoavat mahdollisuuden lisävarusteiden, kuten lisäleikkauspäiden tai automaattisten voitelujärjestelmien, käyttöönottoon.
